Como garantir a concentricidade do encaixe do tubo de solda de topo durante a instalação?

Garantir a concentricidade das conexões para tubos soldados durante a instalação é crucial para o desempenho geral e a segurança de um sistema de tubulação. Como fornecedor de acessórios para tubos para soldagem de topo, entendo a importância desse aspecto e ganhei ampla experiência no fornecimento de produtos de alta qualidade e orientação sobre a instalação adequada. Neste blog, compartilharei alguns métodos e considerações importantes para garantir a concentricidade das conexões para tubos soldados durante o processo de instalação.

1. Inspeção de pré-instalação

Antes de iniciar a instalação, é essencial uma inspeção completa das conexões do tubo de solda de topo. Isso inclui a verificação das dimensões, qualidade da superfície e retilinidade dos tubos e conexões. Qualquer desvio das dimensões especificadas pode causar desalinhamento durante a soldagem.

• Verificação de dimensão: Use ferramentas de medição de precisão, como paquímetros e micrômetros, para verificar o diâmetro externo, a espessura da parede e o comprimento das conexões do tubo. Certifique-se de que as dimensões dos tubos e conexões a serem unidas correspondam à faixa de tolerância permitida. Por exemplo, se os diâmetros externos de dois tubos a serem soldados de topo tiverem uma diferença significativa, será difícil obter concentricidade durante o processo de soldagem.
• Inspeção de qualidade de superfície: Examine a superfície das conexões do tubo em busca de arranhões, amassados ​​ou impurezas. Esses defeitos podem não apenas afetar a qualidade da soldagem, mas também causar desalinhamento. Se forem encontrados quaisquer defeitos superficiais, eles deverão ser reparados ou a conexão deverá ser substituída.
• Verificação de retidão: Certifique-se de que os tubos estão retos. Mesmo uma ligeira curvatura no tubo pode resultar em não concentricidade durante a união. Use uma régua ou uma ferramenta de alinhamento a laser para verificar a retilineidade dos tubos.

2. Preparação adequada do tubo

A preparação adequada dos tubos é outro passo importante para garantir a concentricidade. Isto envolve limpar as extremidades dos tubos e chanfra-las corretamente.

• Limpeza: Limpe completamente as extremidades do tubo para remover qualquer sujeira, graxa, ferrugem ou camadas de óxido. Esses contaminantes podem impedir uma boa fusão durante a soldagem e podem causar defeitos na junta soldada. Use uma escova de aço, lixa ou agente de limpeza químico para limpar as extremidades do tubo. Após a limpeza, certifique-se de secar as pontas do tubo para evitar qualquer umidade que possa afetar o processo de soldagem.

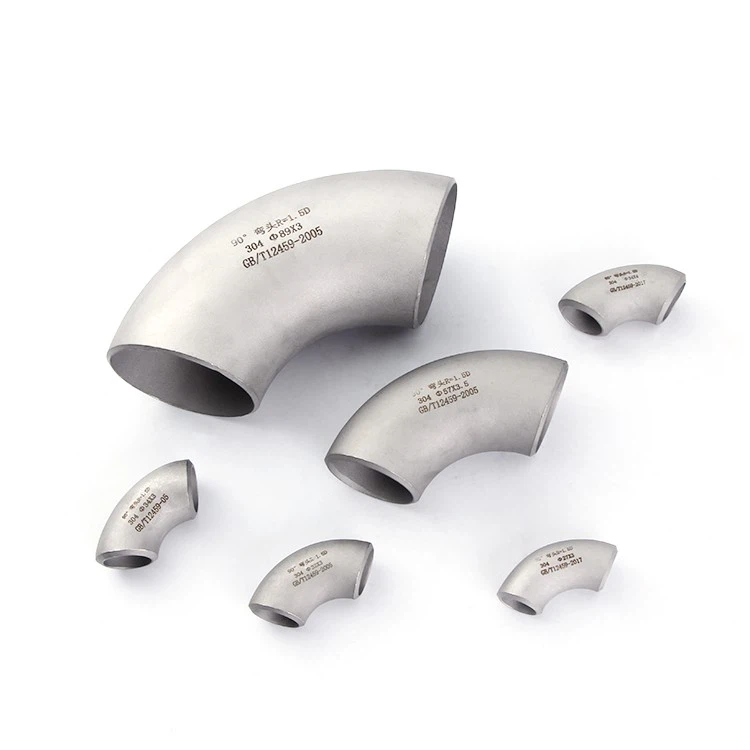

• Chanfrar: É necessário chanfrar as extremidades do tubo para criar uma ranhura de soldagem adequada. O ângulo de chanfro e a face da raiz devem estar de acordo com as especificações do procedimento de soldagem. Uma extremidade de tubo bem chanfrada permite uma melhor penetração do metal de solda e ajuda a obter uma junta de solda forte e concêntrica. Por exemplo, um ângulo de chanfro comum para cotovelos de solda de aço inoxidável é de cerca de 30 a 37,5 graus, dependendo da espessura da parede do tubo. Você pode encontrar mais informações sobreCotovelo de solda de topo em aço inoxidávelem nosso site.

3. Ferramentas e técnicas de alinhamento

O uso de ferramentas e técnicas de alinhamento adequadas é crucial para garantir a concentricidade durante a instalação de acessórios para tubos soldados de topo.

• Grampos e acessórios: Grampos e acessórios são comumente usados ​​para segurar os tubos no lugar durante a soldagem. Eles ajudam a alinhar os tubos com precisão e evitam qualquer movimento durante o processo de soldagem. Existem diferentes tipos de braçadeiras disponíveis, como braçadeiras para alinhamento de tubos e braçadeiras ajustáveis. Certifique-se de usar braçadeiras adequadas ao tamanho e tipo de tubo a ser unido.
• Anéis de alinhamento: Anéis de alinhamento podem ser usados ​​para garantir a concentricidade dos tubos. Esses anéis são colocados entre as extremidades do tubo e ajudam a manter uma folga e um alinhamento consistentes. Eles são especialmente úteis para tubos de grande diâmetro.
• Sistemas de alinhamento a laser: Os sistemas de alinhamento a laser são ferramentas altamente precisas para alinhar tubos. Eles projetam um feixe de laser ao longo do eixo do tubo, permitindo ao instalador detectar facilmente qualquer desalinhamento. Os sistemas de alinhamento a laser podem melhorar significativamente a precisão do alinhamento dos tubos e reduzir o tempo necessário para o processo de instalação.

4. Controle do processo de soldagem

O próprio processo de soldagem tem um impacto significativo na concentricidade das conexões para tubos de soldagem de topo.

• Especificação do procedimento de soldagem (WPS): Siga uma especificação de procedimento de soldagem bem definida. O WPS inclui parâmetros como corrente de soldagem, tensão, velocidade de soldagem e taxa de fluxo do gás de proteção. A adesão ao WPS garante que a junta soldada seja de alta qualidade e que a concentricidade seja mantida. Por exemplo, se a corrente de soldagem for muito alta, poderá causar derretimento excessivo do material do tubo, causando distorção e desalinhamento.
• Sequência de soldagem: A sequência de soldagem também é importante. Em alguns casos, é recomendado iniciar a soldagem em vários pontos ao redor da circunferência da junta do tubo para distribuir o calor uniformemente e evitar distorções. Isso ajuda a manter a concentricidade da articulação.
• Tratamento térmico pós-soldagem: Dependendo do material das conexões do tubo, pode ser necessário tratamento térmico pós-soldagem. O tratamento térmico pós-soldagem pode aliviar tensões residuais na junta soldada e melhorar as propriedades mecânicas da junta. Também pode ajudar a evitar qualquer distorção que possa afetar a concentricidade da conexão do tubo.

5. Controle e Inspeção de Qualidade

Após a conclusão da soldagem, um processo abrangente de controle de qualidade e inspeção deve ser realizado para garantir a concentricidade dos acessórios para tubos de soldagem de topo.

• Inspeção Visual: Realize uma inspeção visual da junta de solda para verificar quaisquer defeitos visíveis, como rachaduras, porosidade ou desalinhamento. O cordão de solda deve ser uniforme e liso e a junta deve parecer concêntrica.
• Ensaios Não Destrutivos (END): Métodos de teste não destrutivos, como teste ultrassônico (UT), teste radiográfico (RT) e teste de partículas magnéticas (MT) podem ser usados ​​para detectar defeitos internos na junta de solda. Esses testes podem ajudar a garantir que a junta soldada atenda aos padrões de qualidade exigidos e que a concentricidade seja mantida.
• Inspeção Dimensional: Use ferramentas de medição para verificar as dimensões da junta soldada, incluindo o diâmetro externo, espessura da parede e retilineidade. Compare os valores medidos com as dimensões especificadas para garantir que a concentricidade esteja dentro da faixa de tolerância aceitável.

Conclusão

Garantir a concentricidade das conexões de tubos soldadas durante a instalação é um processo de várias etapas que requer atenção cuidadosa aos detalhes. Da inspeção pré - instalação ao controle de qualidade pós - soldagem, cada etapa desempenha um papel crucial na obtenção de uma junta de solda concêntrica e de alta qualidade. Como fornecedor de acessórios para tubos para soldagem de topo, temos o compromisso de fornecer aos nossos clientes produtos de alta qualidade e orientação profissional na instalação. Se você precisar de acessórios para tubos de solda de topo ou tiver alguma dúvida sobre instalação e concentricidade, não hesite em nos contatar para mais discussões e negociações de aquisição.

Referências

• Manual de soldagem, American Welding Society
• Guia de instalação de acessórios para tubos, publicação padrão da indústria
